ロッドホルダー
ROD HOLDERロッドホルダー
ロッド（パイプ）を取付けるホルダー。
| メーカー | ㈱ニフコ |
|---|---|
| 用途 | ロッド（パイプ）の取り付け |
特徴
ロッド（パイプ）を取付けるホルダー
- ■ロッドの脱着が可能な標準タイプと、ロッドに先付け（取外し不可）してから、ボディに固定するタイプがある。
Attachment holder for one to three rods (pipes).
- ■Available in standard version that allows rod attachment/removal,
and a version that is attached to the car body after rod is clamped (not unclampable).

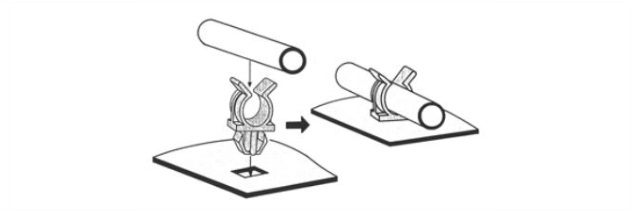

取付説明図
取付例
サイズ詳細
標準タイプ
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 | A | 取付相手形状 （穴径） |
板厚 | B | C | D | E | 材質 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| 2935 | φ3.5 | φ6.0 | 0.8 | 4.0 | 6.3 | φ12.0 | 5.0 | PA6 | |
| 4407 | φ4.3 | φ5.8 | 1.2 | 4.5 | 6.7 | φ12.0 | 5.0 | PA6 | |
| 0294 | φ4.3 | φ6.0 | 0.8 | 4.5 | 6.3 | φ12.0 | 5.0 | PA6 | |
| 2033 | φ4.8 | φ7.0 | 0.8～1.2 | 6.5 | 10.5 | φ13.0 | 12.0 | PA6 | |
| 15W8 | φ4.8 | φ7.0 | 0.8～1.7 | 5.8 | 8.5 | φ13.0 | 12.0 | PA6 | |
| 022F | φ4.9 | □5.0 | 1.6 | 9.0 | 8.0 | □9.0 | 5.0 | PA66 | |
| 2P47 | φ5.0 | □8.0×6.0 | 0.5～1.6 | 5.5 | 6.5 | 14.0×10.0 | 10.0 | PA6 | |
| 1E28 | φ5.0 | φ9.5 | 1.2～2.4 | 7.8 | 8.9 | 21.0×9.0 | 9.0 | POM | 横向き |
| 26S4 | φ5.8 | □7.0 | 0.8～2.0 | 11.0 | 10.6 | φ15.0 | 10.0 | PA6 | 横向き |
| 4X36 | φ6.0 | φ7.0 | 1.0～1.2 | 10.0 | 9.2 | □16.0 | 10.0 | PA6 | 横向き |
| 0318 | φ6.4 | φ8.0 | 0.8 | 8.5 | 8.0 | □20.0 | 10.0 | PA12 | 横向き |
| 4H14 | φ6.8 | φ7.0 | 0.7～1.4 | 9.0 | 10.0 | φ20.0 | 9.0 | POM | |
| 3A72 | φ6.8 | φ7.0 | 0.8～1.7 | 6.8 | 7.5 | φ13.0 | 12.0 | PA6 | |
| 079M | φ6.8 | φ7.0 | 1.2 | 6.0 | 10.9 | 11.4×10.0 | 10.0 | PA6 | 横向き |
| 057W | φ7.0 | □7.0 | 0.6 | 8.5 | 10.3 | □15.0 | 15.0 | POM | 横向き |
| 1Z2K | φ7.0 | □7.0 | 2.5 | 6.7 | 8.5 | 16.0×12.0 | 8.0 | POM | |
| 16B6 | φ7.0 | φ7.0 | 1.7 | 6.0 | 10.4 | 11.5×10.0 | 10.0 | PA6 | 横向き |
| 42R0 | φ7.0 | φ7.0 | 1.0～2.0 | 6.8 | 8.3 | φ13.0 | 15.0 | PP | |
| 1L73 | φ7.0 | φ7.0 | 1.2 | 6.0 | 10.5 | 16.0×12.0 | 12.0 | PA6 | 横向き |
| 1G54 | φ7.0 | □8.0×10.0 | 0.6 | 8.5 | 9.0 | 14.0×12.0 | 6.0 | PA6 | |
| 0326 | φ7.0 | □10.0 | 0.8～1.2 | 8.5 | 9.0 | □16.0 | 10.0 | PA12 | |
| 2D87 | φ7.0 | □10.0 | 1.2～1.6 | 8.5 | 9.9 | □16.0 | 10.0 | PA12 | |
| 1Z0P | φ7.0 | □10.0×13.0 | 2.9～3.3 | 13.5 | 11.7 | □16.0 | 10.0 | POM | |
| 2834 | φ7.4 | □8.0 | 0.8 | 16.7 | 6.2 | 18.0×12.0 | 12.0 | PA6 | 横向き |
| 058U | φ7.9 | φ6.5 | 1.1～2.1 | 11.4 | 8.2 | 11.0×5.0 | 6.0 | POM | 横向き |
| 1G9E | φ8.0 | φ7.0 | 1.5～2.5 | 11.25 | 8.35 | 20.8×8.0 | 8.0 | PA6 | |
| 34Z0 | φ8.0 | □10.0×12.0 | 0.8～1.4 | 11.5 | 9.0 | φ18.0 | 10.0 | POM | |
| 3E42 | φ8.6 | □10.0 | 1.0 | 8.5 | 9.2 | □16.0 | 10.0 | PA66 | |
| 2406 | φ8.8 | □7.0×10.0 | 0.8 | 9.0 | 10.8 | φ25.0 | 10.0 | PA6 | |
| 1F14 | φ10.0 | □8.0 | 1.2 | 8.0 | 8.5 | 20.0×10.0 | 10.0 | PA6 | |
| 2Z95 | φ10.8 | φ4.7 | 0.6～2.5 | 12.1 | 7.3 | 14.0×5.0 | 6.0 | PA6 | |
| 44T3 | φ11.0 | φ6.0 | 0.7～0.8 | 20.7 | 7.0 | 12.0×16.0 | 12.0 | PA6 | |
| 0129 | φ11.0 | □8.0×10.0 | 0.7～1.0 | 18.0 | 8.0 | 20.0×16.0 | 12.0 | PA6、PA12 | |
| 0U4D | φ11.0 | □8.0×10.0 | 3.2 | 11.0 | 11.4 | 20.0×12.0 | 12.0 | PA66 | |
| 0667 | φ11.8 | φ8.0 | 0.8 | 10.0 | 7.5 | □20.0 | 10.0 | PA6 | |
| 26Y3 | φ12.0 | φ7.0 | 0.8～2.0 | 15.5 | 6.5 | 18.0×15.0 | 15.0 | POM | |
| 487Z | φ12.2 | □8.0×10.0 | 2.0 | 14.0 | 6.5 | φ20.0 | 10.0 | PA66 | |
| 117G | φ13.8 | φ7.0 | 0.7 | 9.0 | 8.0 | 13.0×10.0 | 10.0 | PA6 | 横向き |
| 0Y3G | φ14.0 | □7.0×12.0 | 0.7～2.2 | 10.8 | 7.7 | 21.0×10.0 | 15.0 | POM | 横向き |
| 27F8 | φ18.9 | □7.0×8.0 | 1.6 | 12.5 | 9.5 | 16.0×12.0 | 12.0 | POM |

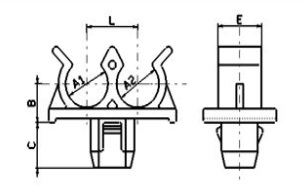

標準2本タイプ
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 | A1 | A2 | 取付相手形状 （穴径） |
板厚 | B1 | B2 | L | C | E | 材質 | 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16P2 | φ4.0 | φ4.0 | □8.0 | 0.7 | 10.0 | 10.0 | 12.0 | 4.0 | 7.0 | POM | |
| 2032 | φ4.8 | φ4.8 | φ7.0 | 0.8～1.2 | 6.2 | 6.2 | 10.0 | 10.5 | 12.0 | PA6 | 脚部パッキン付き |
| 4T58 | φ4.8 | φ4.8 | φ7.0 | 0.6～1.0 | 6.8 | 6.8 | 6.8 | 12.0 | 10.0 | PP | |
| 2Z1U | φ4.9 | φ4.9 | 〇7.0×11.0 | 0.7～2.5 | 11.8 | 11.8 | 13.0 | 6.7 | 12.0 | POM | |
| 1F15 | φ5.0 | φ5.0 | □10.0×8.0 | 0.5～0.7 | 4.5 | 4.5 | 9.0 | 6.9 | 9.0 | PA6 | |
| 3E72 | φ5.8 | φ5.8 | φ6.0 | 0.75～2.3 | 9.5 | 9.5 | 8.0 | 8.0 | 12.0 | PA6 | |
| 3A92 | φ6.3 | φ6.3 | φ7.0 | 0.7～1.0 | 6.8 | 6.8 | 8.0 | 9.5 | 7.0 | PA6 | |
| 1E82 | φ6.35 | φ6.35 | φ7.0 | 0.8 | 7.9 | 7.9 | 8.4 | 10.0 | 7.0 | PA66 | |
| 4M65 | φ6.5 | φ6.5 | □7.0 | 0.7 | 8.0 | 8.0 | 11.0 | 10.0 | 8.0 | PA6 | |
| 44W5 | φ7.0 | φ7.0 | □6.0×8.0 | 0.7～1.1 | 5.5 | 5.5 | 10.0 | 6.0 | 7.8 | POM | |
| 0U8X | φ7.0 | φ7.0 | □6.0×8.0 | 0.7～2.0 | 9.6 | 9.6 | 8.4 | 5.7 | 9.7 | POM | |
| 3B11 | φ7.0 | φ7.0 | □7.0 | 0.8 | 5.0 | 5.0 | 10.0 | 9.6 | 8.0 | POM | |
| 2894 | φ7.0 | φ7.0 | φ7.0 | 2.0 | 10.0 | 10.0 | 9.0 | 11.0 | 15.0 | PA6 | |
| 152X | φ7.2 | φ7.2 | □6.0×8.0 | 1.2 | 5.4 | 5.4 | 9.0 | 8.0 | 8.0 | PA66 | |
| 22Z3 | φ7.2 | φ7.2 | φ10.0 | 3.8 | 8.3 | 8.3 | 10.0 | 14.7 | 9.0 | POM | |
| 096Y | φ7.5 | φ7.5 | φ7.0 | 1.2 | 9.5 | 9.5 | 11.8 | 6.7 | 20.0 | PA66 | |
| 2X4M | φ7.5 | φ7.5 | 〇11.0×7.1 | 2.0 | 10.8 | 10.8 | 13.0 | 7.4 | 16.0 | PA66 | |
| 440H | φ7.5 | φ7.5 | φ8.0 | 0.7 or 1.6 | 8.6 | 11.85 | 12.6 | 11.8 | 12.0 | POM | |
| 0957 | φ9.0 | φ9.0 | φ6.0 | 3.2 | 7.5 | 7.5 | 9.0 | 12.0 | 14.0 | PA6 | |
| 1M13 | φ9.0 | φ9.0 | □10.0 | 0.6～1.2 | 15.0 | 15.0 | 11.0 | 11.5 | 15.0 | PA6 | |
| 4048 | φ9.5 | φ9.5 | □8.0×10.0 | 0.8～1.2 | 7.2 | 7.2 | 12.0 | 13.0 | 10.0 | POM | |
| 32W0 | φ10.0 | φ10.0 | φ7.0 | 3.0 | 8.0 | 8.0 | 12.0 | 12.6 | 10.0 | POM | |
| 2W08 | φ10.7 | φ13.0 | □10.0 | 1.2 | 11.95 | 13.1 | 19.0 | 7.8 | 12.0 | PA6 | |
| 1C13 | φ11.6 | φ11.6 | □12.0×10.0 | 0.8～1.8 | 9.5 | 9.5 | 14.0 | 11.0 | 12.0 | PP | |
| 2Z1R | φ13.0 | φ13.0 | □8.0×10.0 | 1.2～1.6 | 18.0 | 18.0 | 23.0 | 10.0 | 15.0 | PA6 | |
| 0W9A | φ13.0 | φ13.0 | φ7.0 | 0.8 | 12.9 | 16.5 | 23.0 | 7.9 | 15.0 | POM | |
| 19J1 | φ18.0 | φ18.0 | 〇10.0×7.0 | 1.0～1.2 | 12.8 | 12.8 | 21.0 | 11.4 | 10.0 | PA6 | |
| 461H | φ23.6 | φ23.6 | □8.0 | 2.0 | 16.0 | 16.0 | 30.0 | 10.0 | 10.0 | POM |
標準3本タイプ
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 | A1 | A2 | A3 | 取付相手形状 （穴径） |
板厚 | B1 | B2 | B3 | L1 | L2 | C | E | 材質 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1G3Y | φ7.5 | φ8.5 | φ7.5 | □8.0 | 0.65 | 18.0 | 18.0 | 18.0 | 16.0 | 16.0 | 9.7 | 15.0 | PA12 |
標準4本タイプ
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 | A1 | A2 | A3 | A4 | 取付相手形状 （穴径） |
板厚 | B1 | B2 | B3 | B4 | L1 | L2 | L3 | C | E | 材質 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1G5J | φ7.3 | φ7.3 | φ7.3 | φ7.3 | φ7.0 | 1.6 | 8.0 | 8.0 | 8.0 | 8.0 | 10.0 | 10.0 | 10.0 | 8.0 | 8.0 | PA66 |
ロッド先付けタイプA
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 青字在庫品 |
A | 取付相手形状 （穴径） |
板厚 | B | C | E | 材質 |
|---|---|---|---|---|---|---|---|
| 3943 | φ3.5 | φ5.4 | 0.6 | 6.4 | 5.5 | 6.0 | PA66 |
| 1T72 | φ3.5 | φ6.5 | 0.8 | 6.2 | 8.0 | 8.0 | POM |
| 0995 | φ3.8 | φ6.5 | 0.7 | 5.5 | 6.0 | 6.0 | PA6 |
| 4M61 | φ4.8 | φ7.0 | 0.7～1.25 | 6.6 | 7.4 | 11.0 | PA6 |
| 1C55 | φ4.8 | φ7.0 | 0.75～1.4 | 6.6 | 7.4 | 7.0 | PA6 |
| 1P7X | φ4.8 | φ7.0 | 0.75～1.4 | 6.6 | 7.4 | 7.0 | PA6 |
| 1423 | φ4.8 | φ7.0 | 0.8～1.0 | 7.7 | 8.8 | 8.0 | POM |
| 244D | φ4.8 | φ7.0 | 0.8～1.0 | 7.7 | 8.8 | 8.0 | POM |
| 1P23 | φ4.8 | φ7.0 | 1.2 | 6.0 | 9.0 | 7.0 | PA6 |
| 0W6D | φ4.8 | φ7.0 | 1.6 | 6.3 | 9.3 | 8.0 | PA12 |
| 1V26 | φ4.8 | φ7.0 | 2.6～3.2 | 6.3 | 10.2 | 8.0 | PA12 |
| 2724 | φ5.0 | φ5.5 | 2.6 | 4.5 | 7.8 | 6.0 | PA6 |
| 0N4Y | φ5.5 | φ7.0 | 1.6～2.3 | 8.6 | 7.7 | 7.0 | PA6 |
| 0451 | φ6.0 | φ6.0 | 0.6 | 6.0 | 6.0 | 6.0 | PA6 |
| 244H | φ6.0 | φ6.0 | 0.6 | 6.0 | 6.0 | 6.0 | PA6、PA66 |
| 2Z05 | φ6.0 | φ6.0 | 0.6 | 6.0 | 6.0 | 6.0 | PA66 |
| 335K | φ6.0 | φ6.0 | 1.4～2.0 | 6.6 | 6.9 | 6.0 | PA6 |
| 47S8 | φ6.0 | φ6.0 | 2.0～2.6 | 5.5 | 8.0 | 6.0 | PA66 |
| 5059 | φ6.0 | φ7.0 | 0.6～1.6 | 7.0 | 6.0 | 7.0 | PA6 |
| 1C54 | φ6.4 | φ7.0 | 1.6 | 7.3 | 8.2 | 7.0 | PA6 |
| 2783 | φ6.5 | φ6.0 | 0.7 | 6.0 | 6.0 | 6.0 | PA6 |
| 2U1U | φ6.8 | φ6.0 | 4.0 | 6.8 | 9.0 | 6.0 | PA6 |
| 33D5 | φ7.0 | □7.0 | 0.7～1.6 | 7.6 | 7.4 | 7.0 | PA6 |
| 0372 | φ8.0 | φ6.0 | 0.5～1.0 | 7.5 | 6.0 | 7.0 | PA6 |
| 244K | φ8.0 | φ6.0 | 0.5～1.0 | 7.5 | 6.0 | 7.0 | PA6 |
| 11R9 | φ8.0 | φ6.0 | 0.8～1.6 | 7.0 | 6.1 | 7.0 | POM |
| 21N5 | φ8.0 | φ6.0 | 1.6＾2.0 | 7.75 | 6.75 | 7.0 | PA6 |
| 5436 | φ8.0 | φ7.0 | 0.75 | 8.1 | 7.4 | 7.0 | PA6 |
| 41Y8 | φ8.0 | φ7.0 | 0.9 | 7.5 | 7.5 | 7.0 | PA6 |
| 36K7 | φ8.0 | φ8.0 | 0.7 | 6.3 | 9.6 | 7.0 | PP |
| 302S | φ8.0 | φ8.0 | 0.7 | 9.0 | 9.6 | 7.0 | PP |
| 34F5 | φ8.4 | □8.0×5.0 | 2.0 | 6.2 | 8.4 | 6.5 | PBT |
| 1100 | φ9.0 | φ6.0 | 0.6 | 7.0 | 6.0 | 6.0 | PA6 |
| 0356 | φ9.0 | φ7.0 | 1.0～1.2 | 8.0 | 9.0 | 7.0 | PA6 |
| 3769 | φ9.0 | φ7.0 | 4.8～5.0 | 8.0 | 12.8 | 7.0 | PA6 |
| 0575 | φ9.6 | φ7.0 | 0.7～1.6 | 16.5 | 9.0 | 8.0 | PA6 |
| 059X | φ11.0 | 〇7.0×12.0 | 2.0～3.2 | 9.0 | 8.5 | 15.0 | PBT |
| 059Y | φ11.0 | 〇7.0×12.0 | 4.5 | 8.2 | 10.3 | 15.0 | PBT |
| 2E98 | φ11.5 | φ6.0 | 0.6～0.7 | 9.0 | 6.0 | 7.0 | PA6 |
| 0053 | φ12.0 | φ6.0 | 1.4 | 7.5 | 8.0 | 4.0 | PA6 |
| 19K4 | φ12.0 | φ6.5 | 1.0 | 10.55 | 7.15 | 12.0 | PA6 |
| 1V55 | φ12.0 | φ7.0 | 2.0 | 9.5 | 10.0 | 7.0 | PA6 |
| 2X37 | φ14.0 | φ6.0 | 3.0 | 11.0 | 7.7 | 7.0 | PA6 |
| 210S | φ16.0 | φ7.0 | 1.0 | 10.5 | 9.0 | 7.0 | PA6 |
| 2H61 | φ19.0 | φ7.0 | 0.8～1.0 | 13.1 | 7.4 | 8.0 | PA6 |
| 5437 | φ20.0 | φ7.0 | 2.3 | 14.7 | 8.3 | 10.0 | PA6 |
| 2J26 | φ20.0 | φ8.0 | 0.8～1.2 | 15.7 | 7.5 | 8.0 | PA6 |
ロッド先付けタイプB
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 青字在庫品 |
A | 取付相手形状 （穴径） |
板厚 | B | C | E | 材質 |
|---|---|---|---|---|---|---|---|
| 3474 | φ3.8 | φ10.0 | 0.8 | 11.5 | 5.5 | 8.0 | PA6 |
| 4698 | φ5.0 | φ5.5 | 1.7～2.9 | 5.6 | 7.4 | 6.0 | PA6 |
| 1R71 | φ5.2 | φ6.0 | 0.8～0.9 | 5.7 | 5.8 | 7.0 | PA6 |
| 1V41 | φ5.5 | φ7.0 | 0.7 | 6.1 | 5.5 | 8.0 | PA6 |
| 33D8 | φ5.5 | φ7.0 | 0.7～1.6 | 6.4 | 6.0 | 8.0 | PA6 |
| 3T08 | φ5.5 | φ7.0 | 0.7～1.6 | 6.6 | 5.5 | 8.0 | PA6 |
| 1Z91 | φ5.8 | □6.0×6.3 | 0.5～1.8 | 7.2 | 7.8 | 15.0 | PA6 |
| 030Z | φ6.6 | □10.0 | 0.7～1.6 | 15.0 | 10.0 | 16.0 | PP |
| 2S34 | φ6.8 | φ5.5 | 0.8～1.0 | 6.5 | 7.4 | 6.0 | PA6 |
| 1N78 | φ6.8 | φ5.5 | 1.6 | 6.5 | 7.4 | 6.0 | PA6 |
| 4542 | φ7.0 | □6.0×6.3 | 0.8 | 7.0 | 8.0 | 7.0 | PA6 |
| 17J1 | φ7.0 | □6.0×8.0 | 0.7～1.0 | 6.1 | 6.9 | 10.0 | PA6 |
| 080J | φ7.0 | □6.0×8.0 | 0.7～1.0 | 6.3 | 6.7 | 10.0 | PP |
| 0P0A | φ7.0 | □6.0×8.0 | 0.7～1.4 | 6.6 | 6.4 | 10.0 | PP |
| 1G17 | φ7.0 | □7.0 | 0.7 | 6.0 | 7.0 | 10.0 | PA6 |
| 14P9 | φ7.0 | □7.0 | 2.2～2.7 | 6.7 | 6.3 | 10.0 | PA6 |
| 1L11 | φ7.7 | φ7.0 | 0.8 | 8.3 | 7.0 | 8.0 | PA6 |
| 45U9 | φ8.2 | □10.0 | 0.7～1.6 | 15.0 | 10.0 | 10.0 | PA6 |
| 1Y12 | φ9.6 | □10.0 | 0.7～1.6 | 15.0 | 10.0 | 10.0 | PA6 |
| 25X4 | φ9.6 | □10.0 | 1.8～2.6 | 12.0 | 9.5 | 10.0 | PA6 |
| 358D | φ12.5 | φ8.5 | 0.7 | 9.65 | 6.0 | 10.0 | PA6 |
| 1N11 | φ16.0 | φ12.2 | 4.3 | 13.5 | 11.0 | 12.0 | PA6 |
