プッシュリベット
PUSH RIVETプッシュリベット
パネルを取り付けるのに使用する樹脂リベットです。
締結状態からさらにピンを押し込むとロックが解除され取り外せます。
| メーカー | ㈱ニフコ |
|---|---|
| 用途 | パネル取り付け |
特徴
パネルを取付ける樹脂リベット
- ■脱着が容易。（ピンを押し込み取付け、さらにピンを押し込み取り外し）
- ■抜去力が高い。
- ■取付状態でぐらつきがない。
- ■取付作業は2動作。
Plastic rivets for panel attachment.
- ■Easily attachable/removable.(Operation: Push pin to set,push further to remove.)
- ■High retention force.
- ■No looseness when attached.
- ■Attachment completed in two operations.

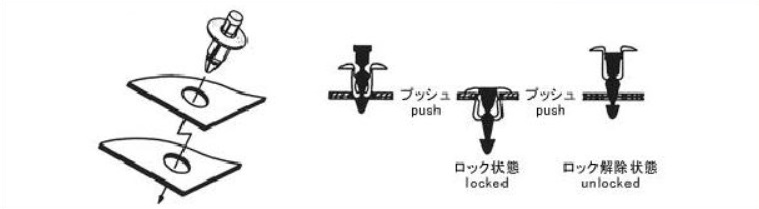

取付説明図
取付例
サイズ詳細
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 青字在庫品 |
取付相手形状 （穴径） |
板厚 | A | C | E | F | 材質 |
|---|---|---|---|---|---|---|---|
| 3X53 | φ5.0 | 3.5～6.5 | φ4.0 | 2.0 | φ14.0 | 19.8 | POM |
| 4A41 | φ6.0 | 2.5 | φ4.7 | 1.5 | φ10.0 | 20.5 | POM |
| 2H09 | φ6.0 | 3.0～5.0 | φ4.7 | 1.5 | φ12.0 | 20.5 | POM |
| 2W25 | φ6.0 | 3.0～5.0 | φ10.0 | 1.5 | φ12.0 | 22.0 | POM |
| 2W0A | φ6.0 | 4.0～6.0 | φ4.7 | 2.0 | φ20.0 | 15.0 | POM |
| 24R5 | φ6.0 | 4.5～6.0 | φ4.7 | 1.5 | φ12.0 | 23.0 | POM |
| 2V71 | φ6.0 | 7.2～8.2 | φ4.7 | 1.5 | φ12.0 | 25.0 | POM |
| 4T43 | φ6.5 | 3.0～4.5 | φ5.3 | 1.5 | φ18.0 | 21.0 | POM |
| 003V | φ6.5～7.0 | 2.5～3.5 | φ5.5 | 1.5 | φ15.0 | 20.5 | POM |
| 16D0 | φ6.5～7.0 | 2.5～3.5 | φ5.5 | 1.5 | φ15.0 | 20.5 | PBT+POM |
| 4A1D | φ6.5～7.0 | 2.5～3.5 | φ5.5 | 1.5 | φ15.0 | 20.5 | POM |
| 2F19 | φ6.5～7.0 | 2.5～3.5 | φ5.5 | 1.5 | φ15.0 | 20.5 | POM |
| 4X01 | φ6.5～7.0 | 2.5～3.5 | φ5.5 | 1.5 | φ15.0 | 20.5 | POM |
| 1R56 | φ6.5～7.0 | 3.5～5.5 | φ5.5 | 1.5 | φ18.0 | 23.6 | POM |
| 2X63 | φ6.5～7.0 | 8.0～10.0 | φ5.0 | 1.5 | φ11.0 | 26.5 | POM |
| 3R09 | φ6.7～7.0 | 6.0～7.5 | φ5.5 | 1.5 | φ15.0 | 21.0 | POM |
| 42A7 | □7.0 | 4.0～6.0 | φ5.5 | 1.5 | φ13.0 | 19.9 | POM |
| 3E46 | φ7.0 | 1.5～2.5 | φ5.5 | 1.5 | φ15.0 | 19.5 | POM |
| 20K9 | φ7.0 | 2.0 | φ5.3 | 2.0 | φ11.0 | 20.4 | POM |
| 3X4X | φ7.0 | 2.5～6.2 | φ5.3 | 1.5 | φ15.0 | 20.05 | PBT+POM |
| 2J6S | φ7.0 | 3.0～4.0 | φ10.4 | 4.0 | φ19.0 | 17.9 | POM |
| 48X0 | φ7.0 | 3.5～5.5 | φ5.45 | 1.5 | φ18.0 | 23.6 | POM |
| 42A9 | φ7.0～8.0 | 3.5～6.0 | φ5.45 | 1.5 | φ25.0 | 22.0 | POM |
| 10H7 | φ7.0 | 3.7～5.0 | φ5.8 | 1.5 | φ15.0 | 22.0 | POM |
| 3J71 | φ7.0 | 4.0～6.0 | φ5.4 | 1.5 | φ11.0 | 21.2 | POM |
| 20R5 | φ7.0 | 4.0～6.0 | φ5.4 | 1.5 | φ15.0 | 21.2 | POM |
| 445B | φ7.0 | 4.0～6.0 | φ5.4 | 1.5 | φ15.0 | 21.2 | POM |
| 25J4 | φ7.0 | 5.0～7.0 | φ5.4 | 1.5 | φ11.0 | 23.5 | PA6 |
| 17Y3 | φ7.0 | 5.5～7.0 | φ5.7 | 1.5 | φ11.0 | 22.0 | POM |
| 2K92 | φ7.0 | 6.5～7.5 | φ5.45 | 1.5 | φ18.0 | 23.6 | PA6 |
| 3K48 | φ7.0 | 6.5～8.5 | φ5.4 | 1.5 | φ11.0 | 25.0 | POM |
| 34S7 | φ7.0 | 9.0～10.0 | φ5.45 | 1.5 | φ20.0 | 22.0 | POM |
| 4F95 | φ7.0 | 11.0～13.0 | φ5.45 | 1.5 | φ14.0 | 27.0 | POM |
| 16Z9 | φ7.2 | 2.15～5.0 | φ5.3 | 2.0 | φ17.0 | 16.3 | POM |
| 22P8 | φ7.2 | 2.15～5.0 | φ5.3 | 2.0 | φ17.0 | 16.3 | PBT+POM |
| 2N95 | φ7.8～8.5 | 5.4～8.0 | φ6.1 | 2.0 | φ17.0 | 25.7 | POM |
| 2N10 | φ8.0 | 2.5～4.0 | φ7.0 | 2.5 | φ20.0 | 21.3 | POM |
| 33K7 | φ8.0 | 3.5～5.5 | φ6.7 | 2.5 | φ20.0 | 22.5 | POM |
| 41X2 | φ8.0 | 4.9～6.4 | φ6.8 | 2.5 | φ20.0 | 21.6 | POM |
| 2V61 | φ8.5 | 4.3～6.2 | φ6.8 | 2.4 | φ18.0 | 20.7 | POM |
| 078W | φ9.0 | 4.5～6.0 | φ7.2 | 3.0 | φ18.0 | 19.8 | POM |
