浮出ラッチ
PUSH LATCH浮出ラッチ
かくしツマミの扉等のロックとして使用。
| メーカー | ㈱ニフコ |
|---|---|
| 用途 | 扉等のロック |
特徴
かくしツマミの扉等のロック
- ■扉等の外側をプッシュ（ロック）、プッシュ（ロック解除）する。
- ■扉等の意匠面にツマミ等の形状が不要の為、キャビネットのデザインをくずすことなく設定できる。
- ■ダンパーと組合わせることにより、一層高級感を高める事ができる。
Used as a lock for knobless doors.
- ■Push door once to lock, and push again to open.
- ■There is no need for a knob on the door surface, so it can be mounted without affecting the cabinet design.
- ■Can provide a higher level of classiness if used in combination with a damper.

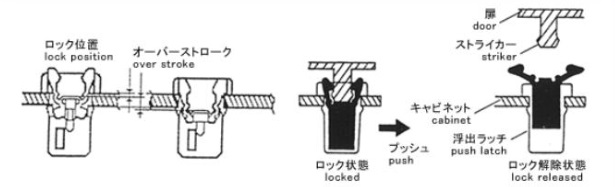

取付説明図
取付例
サイズ詳細
低荷重タイプ
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
高荷重タイプ
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 青字在庫品 |
取付相手形状 | 板厚 | ロック位置 | オーバー ストローク |
A | B | C | D |
|---|---|---|---|---|---|---|---|---|
| 43B1 | □13.0×12.0 | 2.0 | 4.8 | 2.5 | 17.4 | 11.9 | 3.0 | 25.0 |
| 34T7 | □13.0×12.0 | 2.0 | 5.0 | 2.0 | 17.4 | 11.9 | 3.0 | 16.0 |
| 019K | □13.0 | 3.1 | 5.2 | 1.5 | 16.0 | 15.5 | 7.5 | 16.0 |
| 37A7 | □13.0×13.2 | 3.0 | 5.3 | 2.1 | 18.1 | 16.0 | 7.5 | 16.0 |
