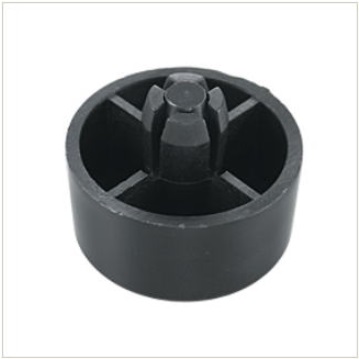

プラスティフット
PLASTI FOOTプラスティフット
機器、器具のワンタッチ脚
| メーカー | ㈱ニフコ |
|---|---|
| 用途 | 脚ゴム |
特徴
機器、器具のワンタッチ脚
- ■本体とピン部の2 パーツより構成される。
- ■取付作業は一方向。
Foot for machines and instruments, attached in one operation.
- ■Comprises two parts: the main unit and pin.
- ■Can be attached from one side.

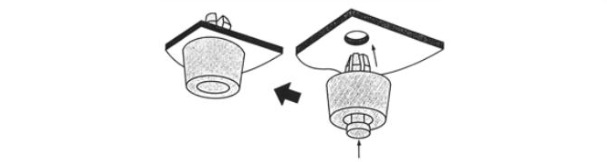

取付説明図

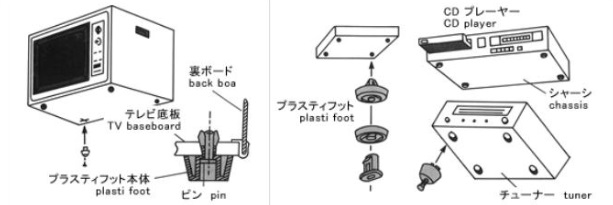

取付例
サイズ詳細
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 青字在庫品 |
H | 取付相手形状 （穴径） |
板厚 | A | B | C | 材質 |
| 2K25 | 3.0 | φ4.0 | 0.8～1.0 | φ11.4 | φ10.0 | 3.8 | TPE+POM |
| 3531 | 5.0 | φ7.6 | 0.8～1.2 | φ25.0 | φ23.0 | 5.5 | TPE+PP |
| 1Z99 | 5.0 | φ7.8 | 0.8 | φ20.0 | φ18.0 | 5.0 | EVA+PP |
| 1Z98 | 6.5 | φ7.8 | 0.8 | φ20.0 | φ18.0 | 5.0 | EVA+PP |
| 1492 | 8.0 | φ8.0 | 2.5 | φ23.0 | φ20.0 | 5.3 | EVA+PP |
| 2299 | 10.0 | φ8.0 | 0.8～1.2 | φ20.0 | φ18.0 | 5.5 | TPE+PP |
| 0992 | 10.0 | φ8.0 | 0.8～1.6 | φ20.0 | φ18.0 | 5.5 | PP |
| 1014 | 19.0 | φ10.03 | 0.8～1.6 | φ32.0 | φ30.0 | 5.0 | PP+TPE |
