ラッチ＆ストライク
LATCH ＆ STRIKEラッチ＆ストライク
リッド、キャビネット等の開閉を可能にするラッチ（及びストライク）
| メーカー | ㈱ニフコ |
|---|---|
| 用途 | リッド、キャビネット等の開閉 |
特徴
リッド、キャビネット等の開閉を可能にする
- ■リッド、キャビネット等の開閉を可能にするラッチ（及びストライク）。
Latch and strike enable lids, cabinet doors, etc. to be opened and closed.
- ■Latch and strike have excellent durability.
取付説明図
取付例
サイズ詳細

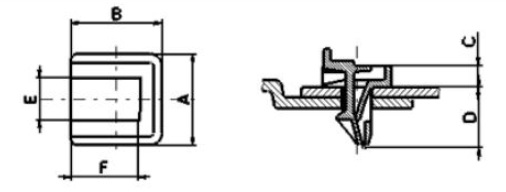

一体タイプ
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 青字在庫品 |
取付相手形状 | 取付相手板厚 | リッド穴形状 | リッド板厚 | A | B | C | D | E | F | 材質 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2F31 | □7.0×14.5 | 2.5 | □7.0×12.5 | 2.5 | 16.0 | 16.0 | 5.0 | 14.5 | 12.5 | 11.0 | PP |
| 2F32 | □7.0×14.5 | 1.2～1.5 | □7.0×12.5 | 1.2～1.5 | 16.0 | 16.0 | 5.0 | 13.0 | 12.5 | 11.0 | PP |
| 1H57 | □10.0×20.0 | 2.5 | □10.0×20.0 | 2.5 | 48.0 | 23.0 | 9.5 | 23.0 | 42.8 | 15.0 | PP |
| 1A38 | □10.0×25.0 | 2.0 | □7.0×20.0 | 2.5 | 48.0 | 23.0 | 7.0 | 15.5 | 14.0 | 17.0 | PP |
標準タイプA
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 | Strike（材質：POM） | Latch（材質：PA6） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Strike | Latch | 穴径 | 板厚 | A×B | E | F | G | H | 穴径 | 板厚 | J×K | L | M |
| 0081 | 0082 | □7.2 | 1.0 | □11.0 | 7.0 | 1.3 | 12.4 | 7.9 | □16.7×13.0 | 0.8～1.6 | 19.8×18.2 | 1.6 | 12.7 |
| 0081 | 0246 | □7.2 | 1.0 | □11.0 | 7.0 | 1.3 | 12.4 | 7.9 | □16.7×13.0 | 0.8～1.3 | 23.6×20.0 | 1.6 | 12.7 |
| 0083 | 0082 | □7.2 | 1.2～2.0 | □11.0 | 8.0 | 1.2 | 12.6 | 7.9 | □16.7×13.0 | 0.8～1.6 | 19.8×18.2 | 1.6 | 12.7 |
| 0083 | 0246 | □7.2 | 1.2～2.0 | □11.0 | 8.0 | 1.2 | 12.6 | 7.9 | □16.7×13.0 | 0.8～1.3 | 23.6×20.0 | 1.6 | 12.7 |
| 317Y | 317X | □15.0×10.0 | 2.0 | □20.0×15.0 | 6.5 | 2.0 | 11.0 | 9.0 | □14.0×11.0 | 2.3 | □20.0 | 2.0 | 13.0 |
標準タイプB
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 | Strike（材質：POM） | Latch（材質：PA6） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Strike | Latch | Pitch | A×B | C×D | E | F | G | H | I | 穴径 | 板厚 | J×K | L | M |
| 191H | 199B | 22.0 | 35.0×17.0 | 26.2×9.4 | 1.0 | 4.5 | 12.5 | 10.0 | 8.0 | □19.0×14.0 | 2.5 | 30.5×24.0 | 4.0 | 14.0 |
| 2S1S | 0229 | 25.0 | 36.0×12.0 | - | - | 2.0 | 15.5 | 8.0 | - | □17.0×13.0 | 2.5 | 25.6×15.0 | 1.6 | 13.0 |
標準タイプC
カタログの内容は予告なく変更する事があります。ご検討の際は弊社営業窓口にお問合せください。
※取付相手形状及び板厚は参考値です。試験・試作等で評価して頂くことをお薦めします。
※左右にフリックしてご覧いただけます。
| 製品番号 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Strike | Base | Latch | A | B | C | D | E | F | G | H | I |
| 0553 | 0554 | 0552 | 11.7 | 5.5 | 3.5 | 21.0 | 28.0×17.0 | φ20.0 | 2.0 | 8.0 | 4.0 |
| 0553 | 0554 | 0697 | 11.7 | 5.5 | 3.5 | 21.0 | 28.0×17.0 | φ20.0 | 2.0 | 8.0 | 5.0 |
| 205G | 0554 | 0552 | 12.2 | 7.5 | 3.5 | 21.0 | 28.0×17.0 | φ20.0 | 2.0 | 8.0 | 4.0 |
